●ဤ RT1052 S2 Core Board သည် NXP MimxRT1052CVL5B ပရိုဆက်ဆာအပေါ် အခြေခံ. ဒီဇိုင်းပြုလုပ်ထားသည်။
●ဘုတ်အဖွဲ့တစ်ခုလုံး၏အစိတ်အပိုင်းများကိုစက်မှုအဆင့်ပစ္စည်းများဖြင့်ပြုလုပ်ထားသည်။

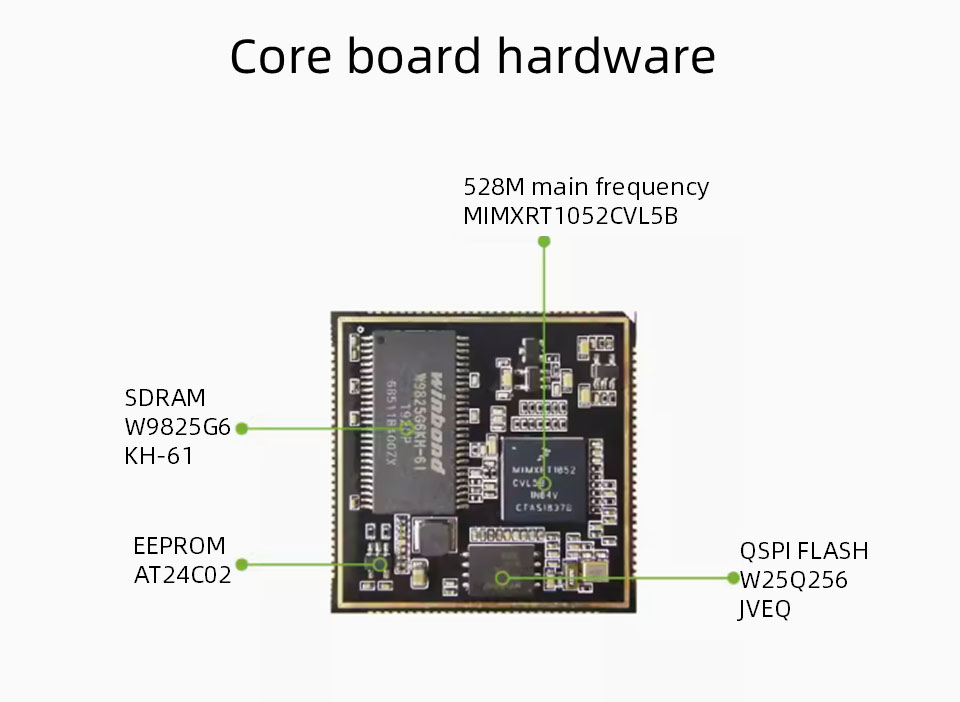

●အဓိကဘုတ်၏ဟာ့ဒ်ဝဲအရင်းအမြစ်များတွင်ပါဝင်သည်
● 32MB SDRAM, 32MB,
● PCB သည် 6-layer hollester hollesch ရွှေဒီဇိုင်းကို 38 * 38 မီလီမီတာရှိပြီးစုစုပေါင်း pin 116 ခုနှင့် PIN နံပါတ် 1.0 မီလီမီတာရှိသည်။ SEMC ဘတ်စ်ကား မှလွဲ. ကျန်ရှိသော chip ၏ကျန်ရှိသောတံသင်အားလုံးသည် ဦး ဆောင်နေသည်။
Main Chip: MimxRT1052CVL5B, Cortex-M7 Core, အဓိကကြိမ်နှုန်း 528MHz
SDRAM: 2MB, TSSOP အထုပ်, အမှတ်တံဆိပ် WinBond, စက်မှုတန်းအဆင့်
Flash: 32MB, WANS8 Package, Brand WinBond, စက်မှုတန်း
EEPROM: AT24C02 256 ခ
Ethernet Phy: အဘယ်သူမျှမ
PCB အရွယ်အစား: 38 * 38 မီလီမီတာ
Power Supply: 3.3V
ဒိုင်းအဖုံး - အဘယ်သူမျှမဒိုင်းလွှားအဖုံး
GPIII: 116 PINS, 1.0 မီလီမီတာ PIN အကွာအဝေးများ,
operating အပူချိန်: -40 ~ 85 ဒီဂရီစင်တီဂရိတ်, စက်မှုတန်းအဆင့်

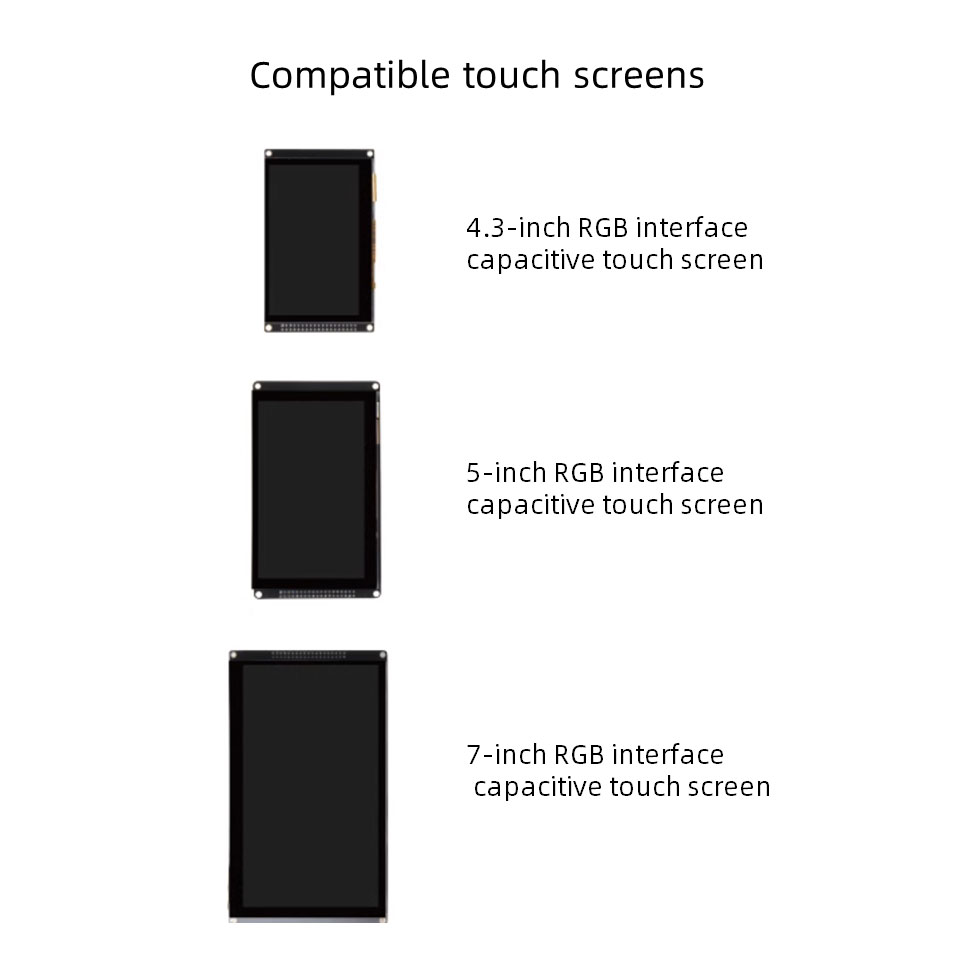

● LCD: 1 ရုပ်သံလိုင်း
● USB: 2 လိုင်းများ, မြန်နှုန်းမြင့်ဖွေနှင့်အတူ
● SDIO - လိုင်း 2 လိုင်းများ
●i²c: 4
● SPI: 4
● UART: 8
●စိုင်း: 3
● ADC: 2 (16 လိုင်းများ), 12bit
● pwm: 4
● JTAG: 1 ရုပ်သံလိုင်း
● spdif: 2 လိုင်းများ
●
●မှတ်ချက် - အထက်ပါအချက်အလက်များကိုပြန်လည်အသုံးချနိုင်သည်။ ကျေးဇူးပြု. အဓိကဘုတ်အဖွဲ့ဖော်ပြချက်ကိုရည်ညွှန်းဒီဇိုင်းအဖြစ်ရည်ညွှန်းကိုးကားပါ
မှတ်ချက် - ဘုတ်အဖွဲ့ကိုအနည်းဆုံးအနိမ့်ဆုံး 500 ဖြင့်စိတ်ကြိုက်ပြုလုပ်နိုင်သည်
