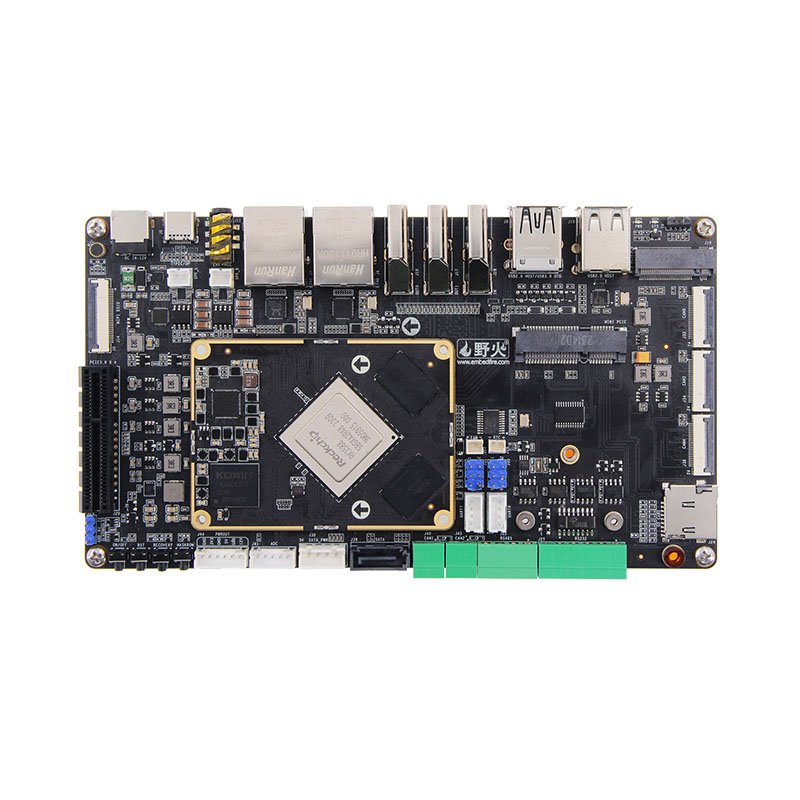

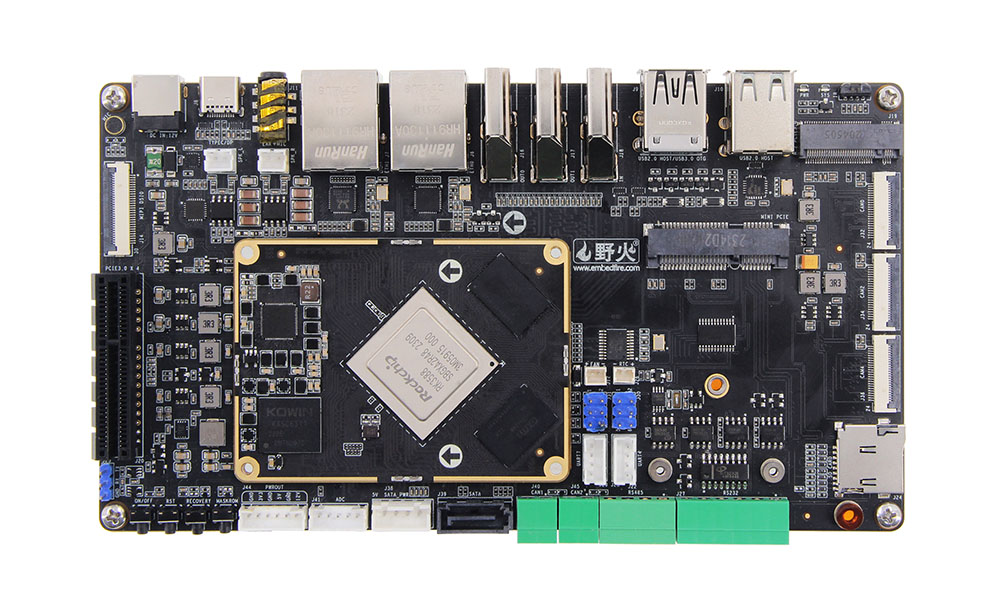

RK3588 ဘုတ်အဖွဲ့၏ဘုတ်အဖွဲ့ဖွံ့ဖြိုးတိုးတက်မှုဘုတ်အဖွဲ့သည်အဓိက interfaces (ဥပမာ, PCIE, MXT, MXT, MXT, MXT, MXT, မြန်နှုန်းမြင့်ဘုတ်အဖွဲ့ချိတ်ဆက်မှုများကိုအသုံးပြုခြင်းအားဖြင့် Rk35888 မှဘုတ်အဖွဲ့များနှင့်အလုပ်လုပ်သောဘုတ်အဖွဲ့များအကြားပြောင်းလွယ်ပြင်လွယ်ပေါင်းစပ်မှုများပြုလုပ်ရန်ရည်ရွယ်သည်။
ပေါင်းစည်းထားသောဘုတ်အဖွဲ့သို့မဟုတ်တစ်ခုတည်းသောဘုတ်အဖွဲ့နှင့်နှိုင်းယှဉ်လျှင် - Board- to Motherboard သည်အောက်ပါ core ကိုအားသာချက်များကိုမျှဝေသည်။
| အကျိုးဖြစ်ထွန်းမှု | B2B Development ဘုတ်အဖွဲ့များ | ရိုးရာ MCU ဘုတ်အဖွဲ့များ |
| ချဲ့ထွင် | modular, ပူ - swappable | fixed အရံပစ္စည်းများ, Jumper ဝါယာကြိုး |
| အချက်ပြအရည်အသွေး | GHZ-Level အချက်ပြမှုများကိုထောက်ပံ့သည် | အနိမ့်မြန်နှုန်း gpio / uart အထိကန့်သတ် |
| ဖွံ့ဖြိုးရေးအမြန်နှုန်း | အတည်ပြု module များကိုပြန်လည်အသုံးပြုပါ | အပြည့်အဝဟာ့ဒ်ဝဲပြန်လည်ဒီဇိုင်းလိုအပ်သည် |
| အသုံးပြုမှုကိုအသုံးပြုပါ | ရှုပ်ထွေးသောစနစ်များ (AI / Industrial) | ရိုးရှင်းသောထိန်းချုပ်မှု (အာရုံခံကိရိယာသစ်ထုတ်လုပ်ခြင်း) |
●အားကောင်းသော Society: RockChip Rk3588 (8-core cortex-a76 / A55, 6tops NPU)
● Modular Design: Custom Expansion အတွက်ပြောင်းလွယ်ပြင်လွယ် B2B connectors
●မြန်နှုန်းမြင့် interfaces: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-display - 6K @ 6K @ 4K @ 60FPS @ 60FPS
●စက်မှုတန်းအထိ - -40 ° C to + 85 ဒီဂရီစင်တီဂရိတ်စစ်ဆင်ရေး
●ကြွယ်ဝသော interfaces: MINI PCIE, M.2 မီတာသော့, MIPI CSI
● Multi-screen ကွဲပြားခြားနားသော display: မျက်နှာပြင်သုံးမြင်ကွင်းကိုမြင်ယောင်နေသည့်ပြသမှုနှင့်မျက်နှာပြင်လေးထောင့်ကွက်ကိုပြသသည်။ HDMI * 2; MIPI DSI * 2; Type-C (DP protocol ကိုထောက်ပံ့သည်)

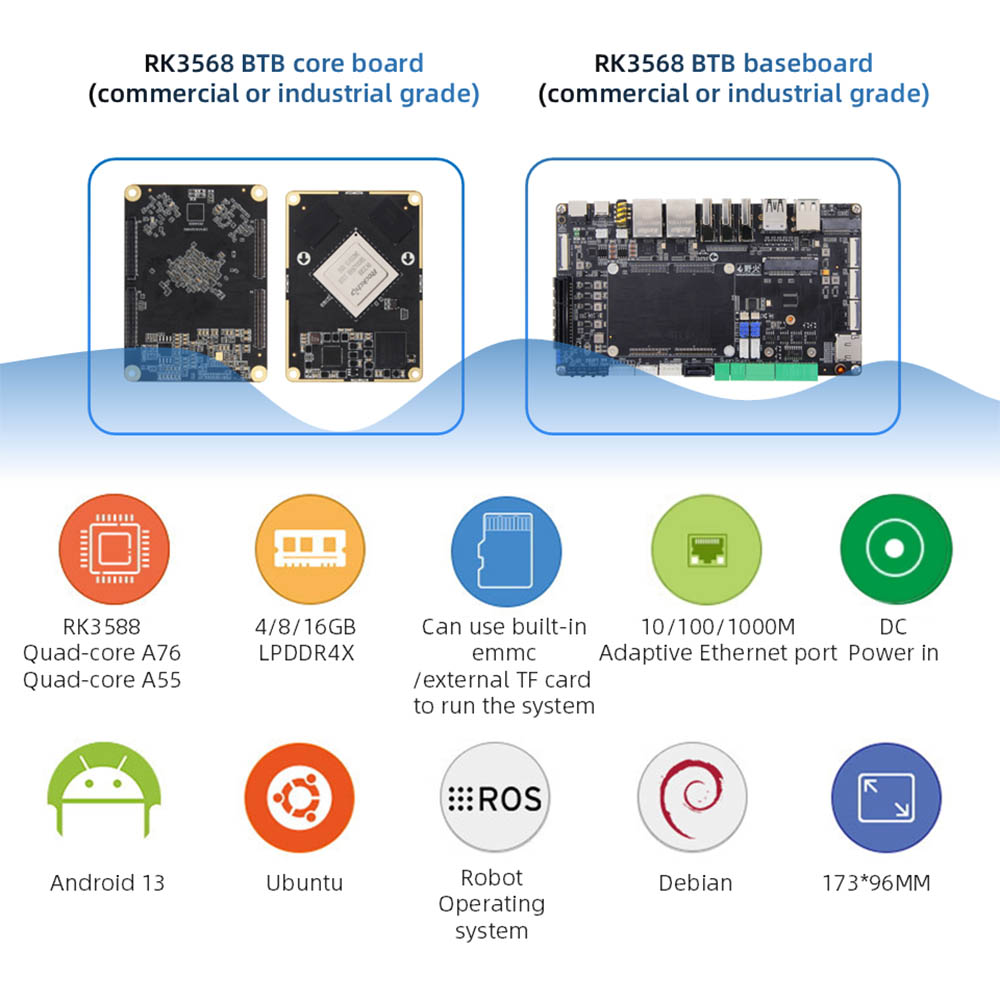

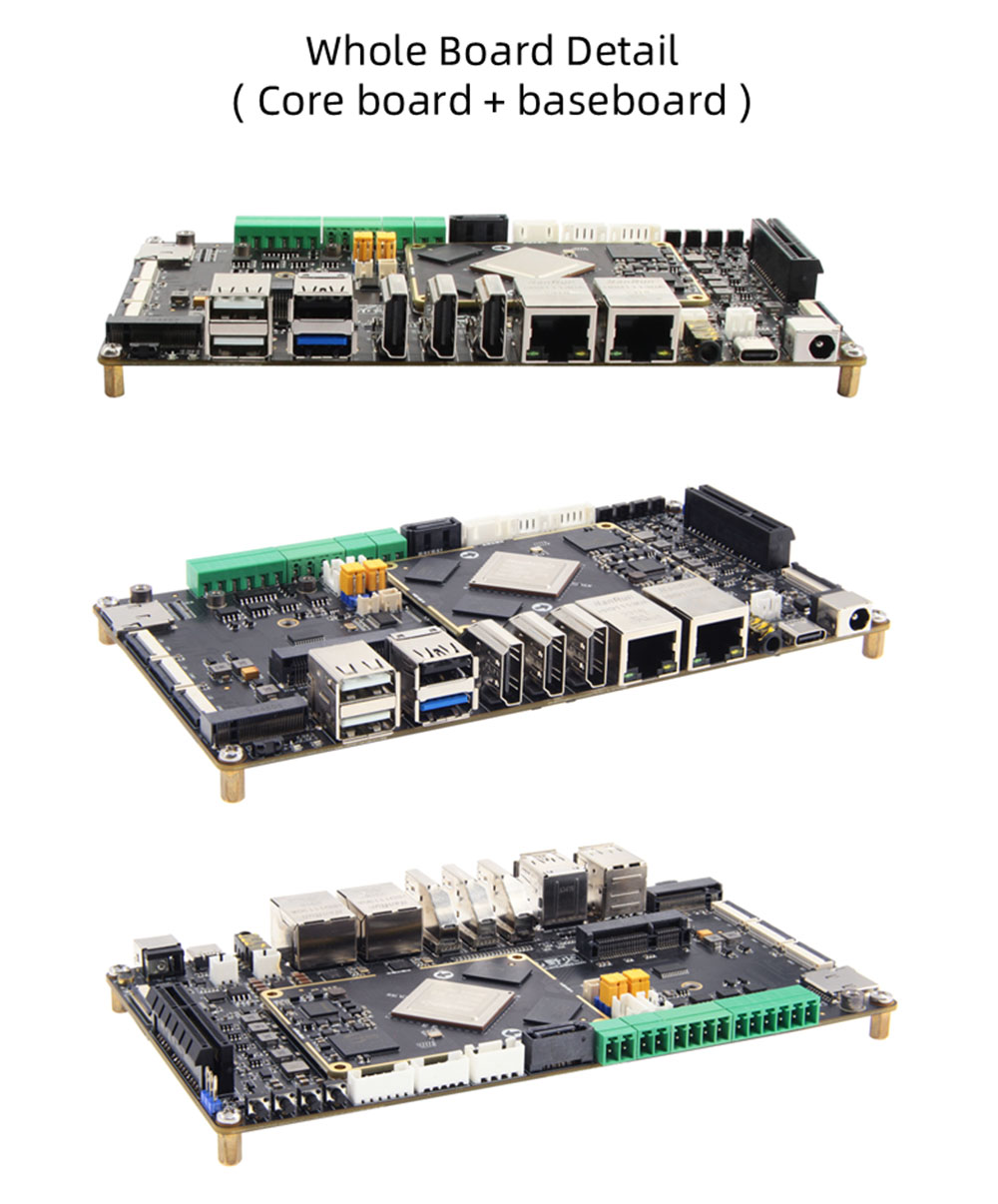

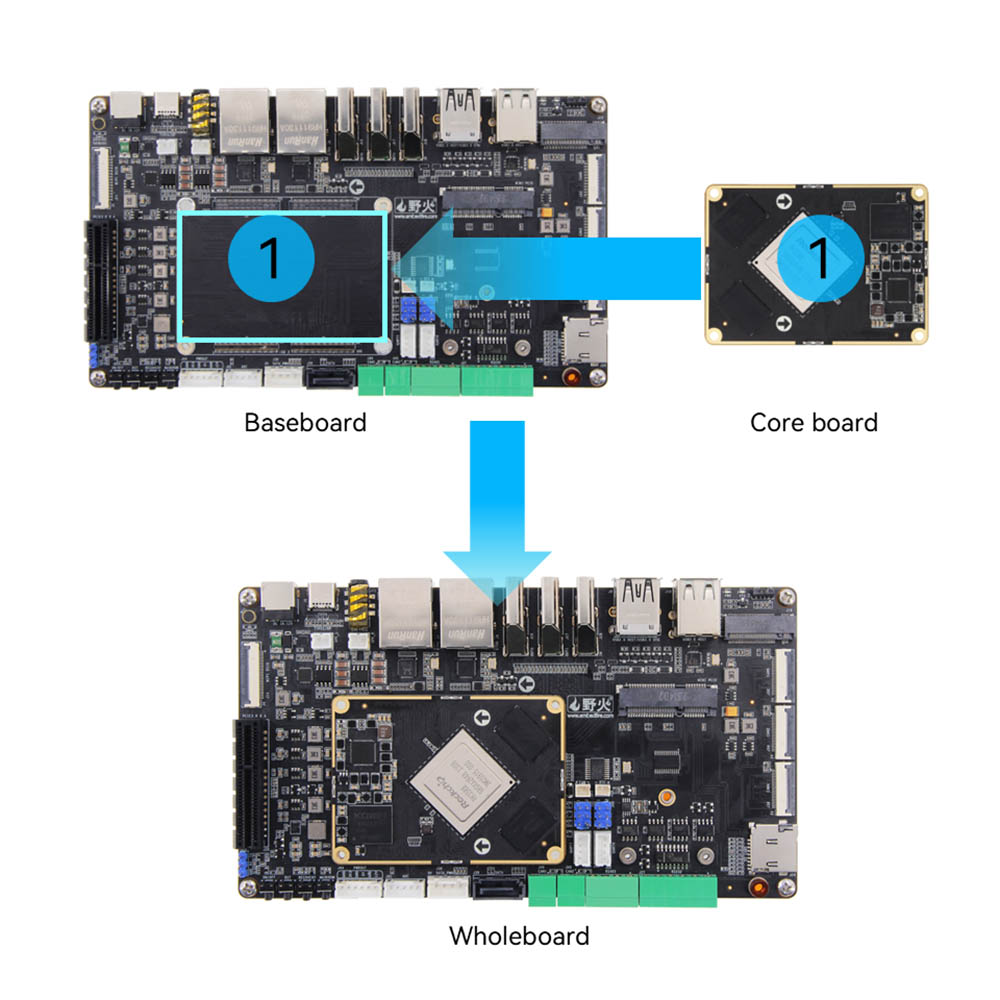

BTB Mothboard တွင်အဓိကဘုတ်အဖွဲ့နှင့်လေယာဉ်တင်သင်္ဘောဘုတ်အဖွဲ့ / baseboard ပါဝင်သည်။

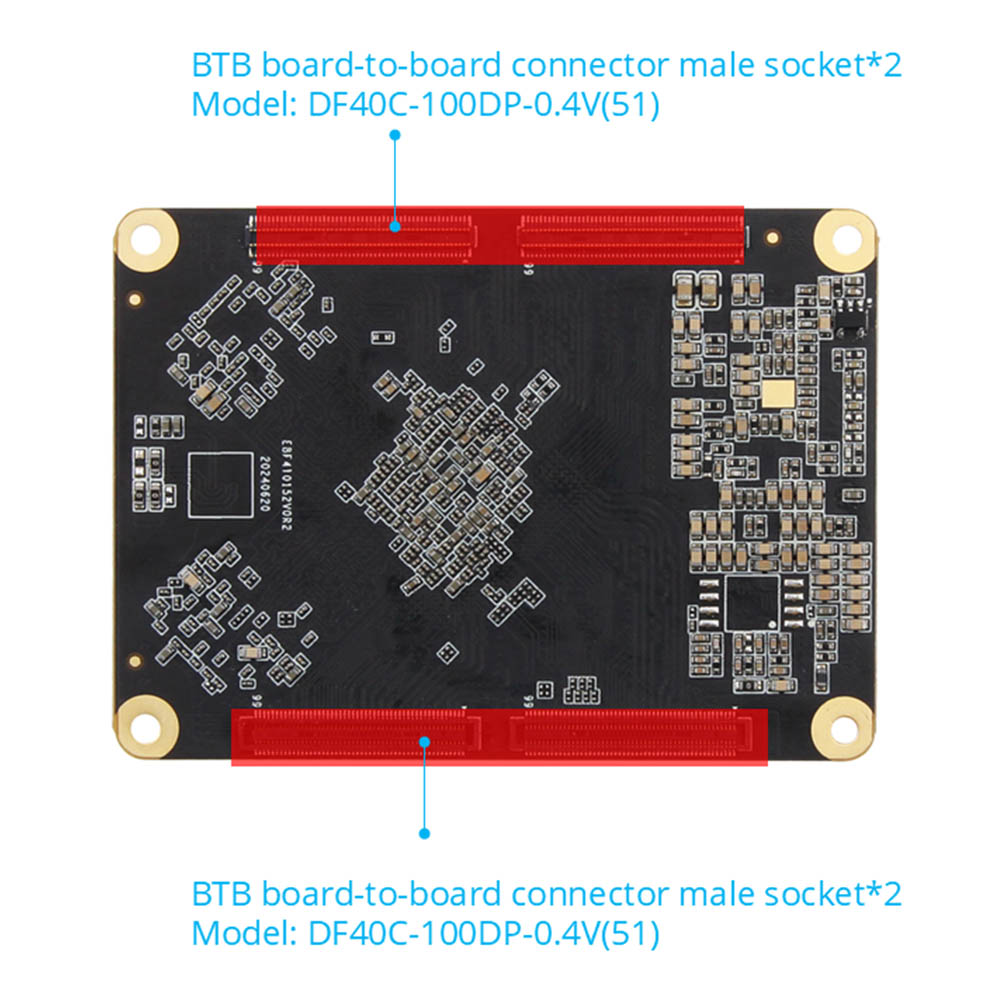

● Connector: MANCE Connector: DF40C-100DP-0.4V (51) အမျိုးသမီး Connector: DF40C-100DS-0.4V (51)

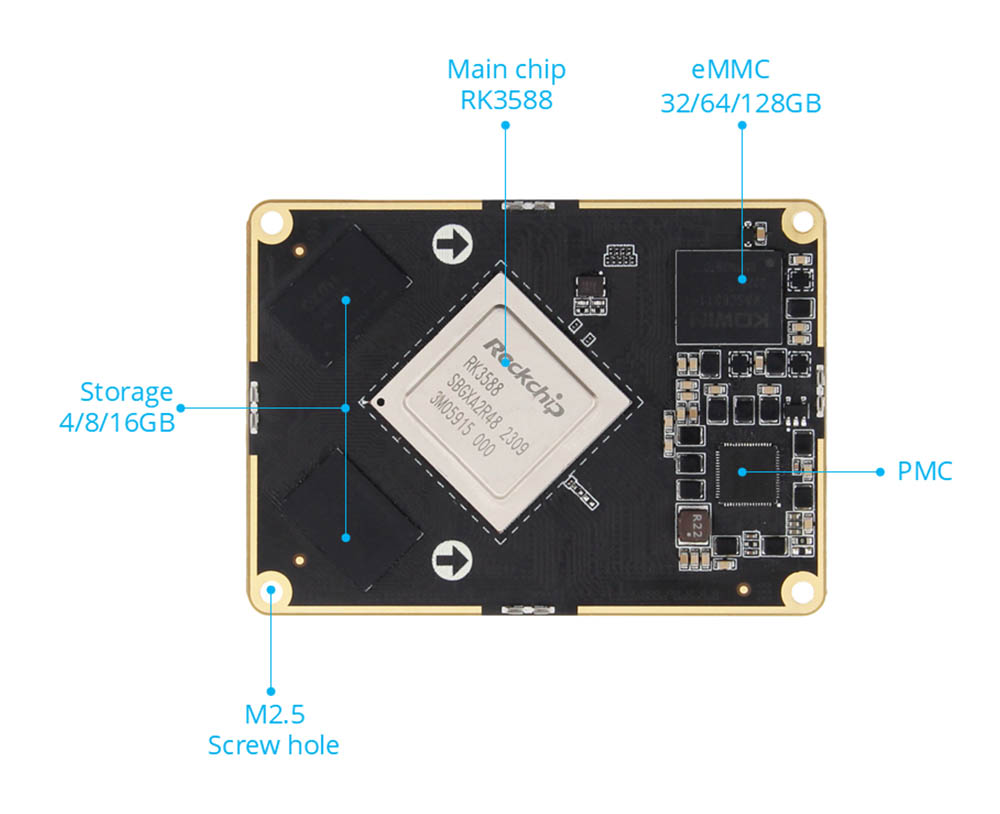

●အဓိကချစ်ပ်: Rk3588 (Quad-Core A76 + quad-quad-core A55, Mali-G610, 6tops) BTB သည် PINS 400, 0.5 မီလီမီတာအကွာတွင်ရှိသည်
● Memory: 4/8 / 16GB, LPDDR4 / 4x
●သိုလှောင်ခြင်း: 32/64 / 128GB ။ Emmc
● connector: menor: DF40C-100DP-0.4V (51) အမျိုးသမီး: DF40C-100DS-0.4V (51)

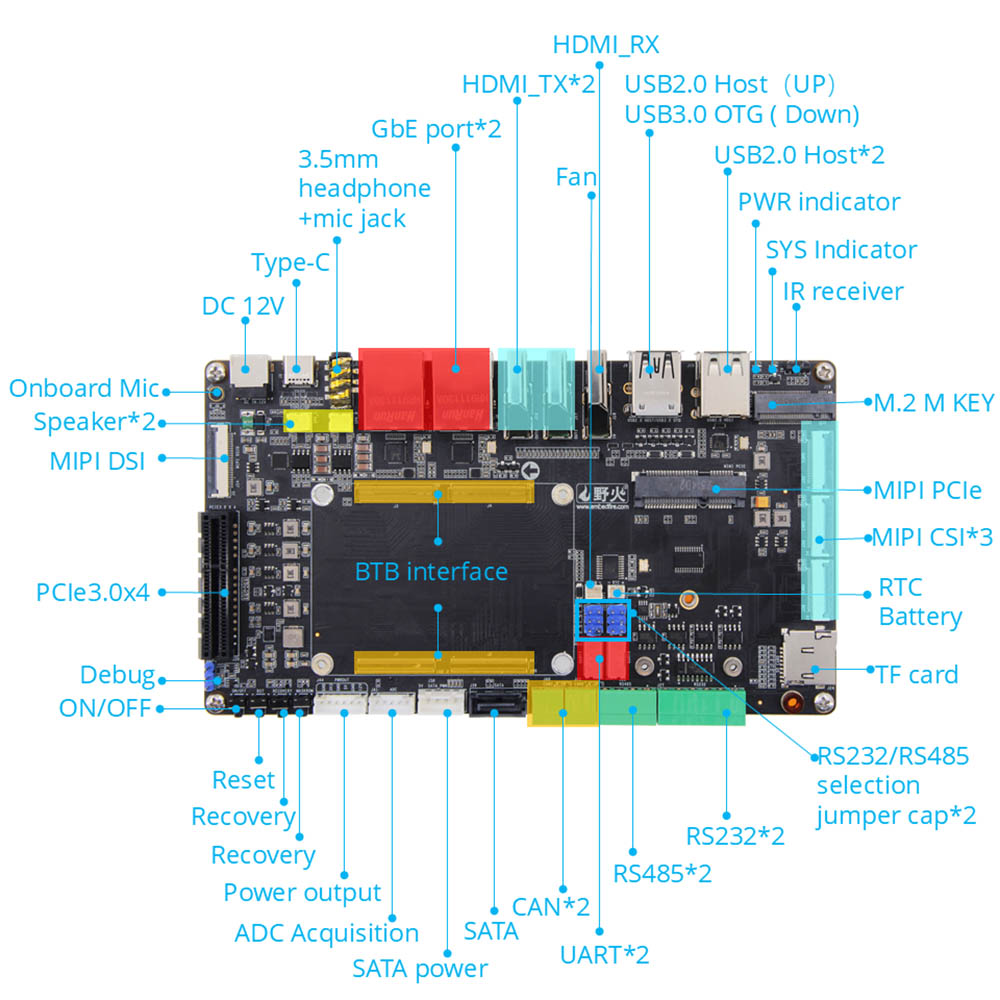

● Power Interface - 12V @ 2A DC input, DC interface * 1; ပါဝါ output interface * 1

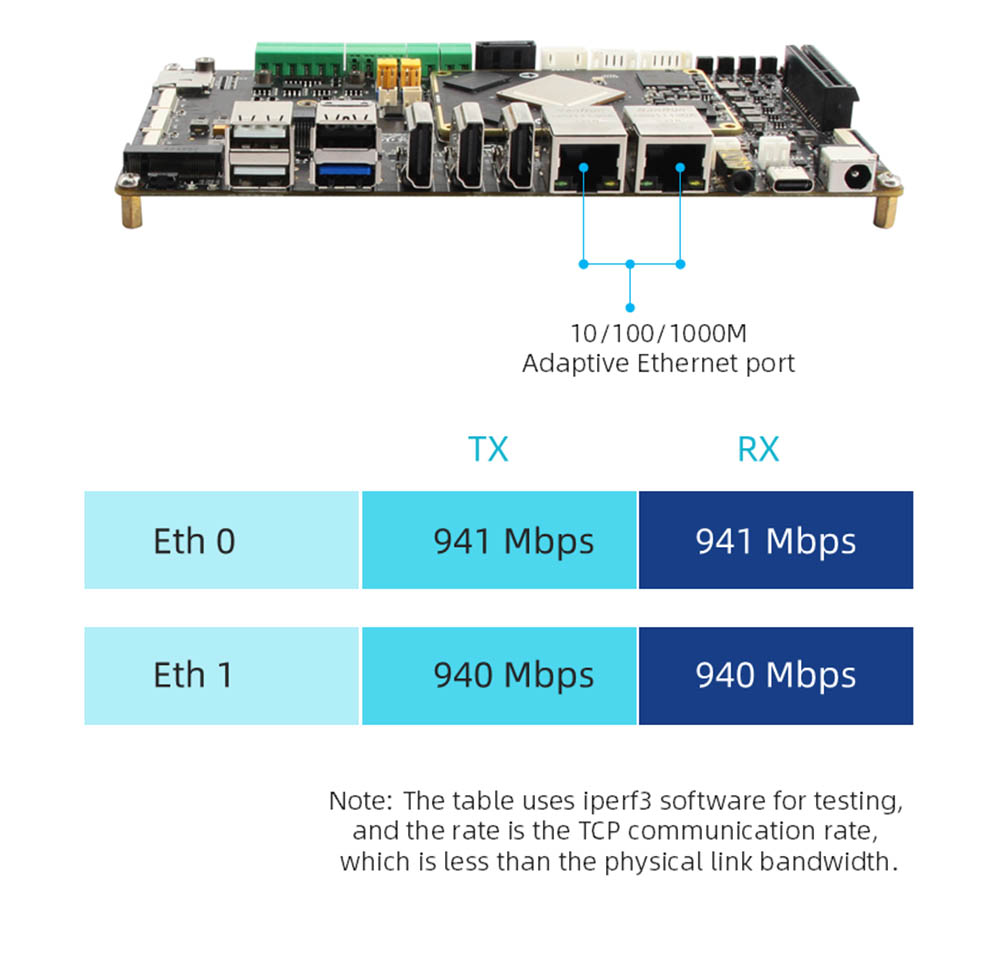

● Ethernet: Gigabit Network Port * 2, 10/100 / 1000Mbps data stritting
● HDMI: HDMI12.0 input * 1, 3840x2160 @ 60FPS, HDMI2.1 output * 2 သည်အခြားဖန်သားပြင်များနှင့်အတူမျက်နှာပြင်အမြင့်အမျိုးမျိုးကိုထောက်ပံ့သည်, အများဆုံး resolution 7680x4320 @ 6K resolution ကို (8K resolution)
● MIPI-DSI: MIPI Screen Interface * 2 (ရှေ့ * 1, နောက်ကျော * 1) ကို Wildfire MiPi မျက်နှာပြင်တွင်ချိတ်ဆက်နိုင်သည်။ Single MiPi Mode အများဆုံး resolution 1920 * 1080 @ 60 @

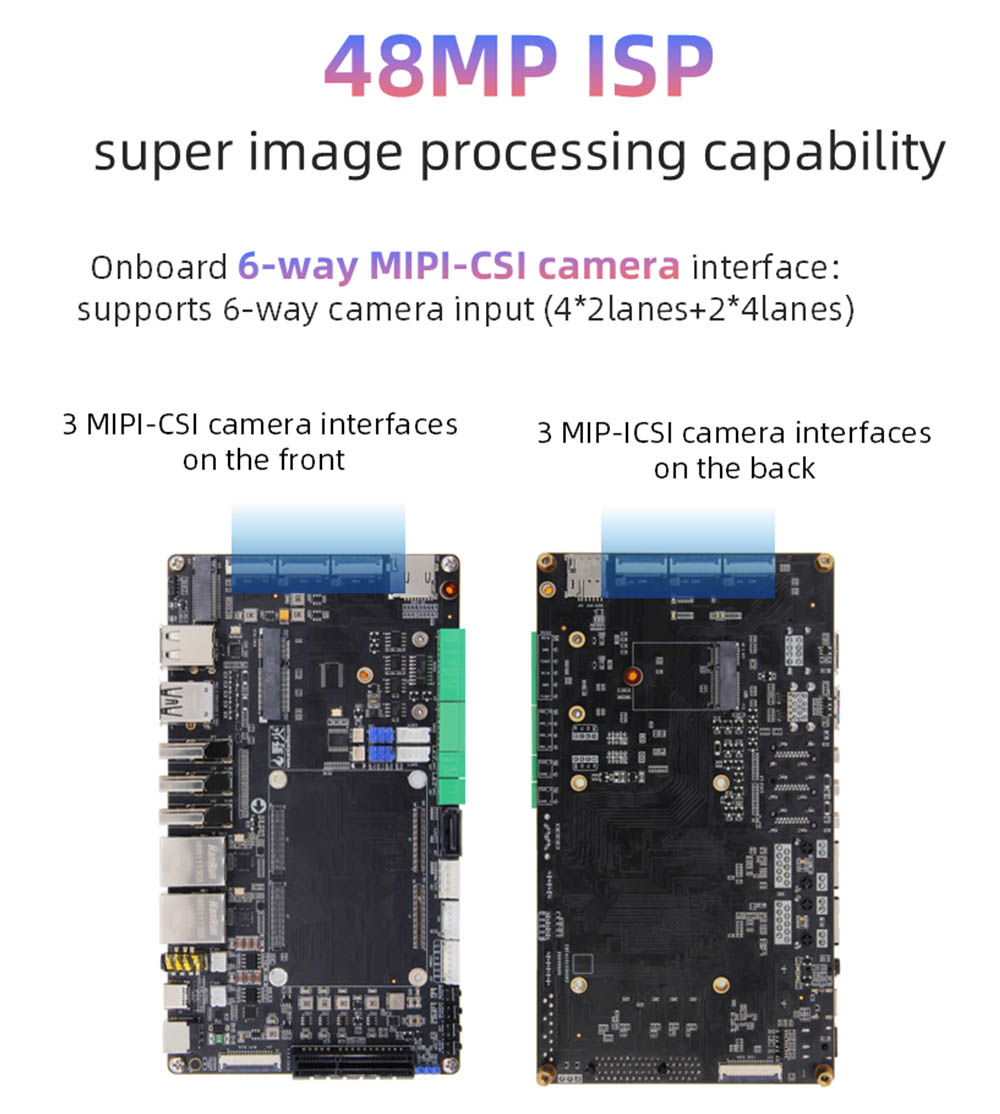

● MIPI-CSI: MIPI ကင်မရာ interface * 6 (ရှေ့ * 3, နောက်ကျော * 3) ကို Wildfire MiPi ကင်မရာသို့ချိတ်ဆက်နိုင်သည်
● USB2.0: USB-hostType-a interface * 3
● USB-OTGTYPE-A Interface * 1; Type-C interface * 1 ကို Firmware Burning အတွက်အသုံးပြုနိုင်သည်, DP1.4 protocol ကိုထောက်ပံ့သည်

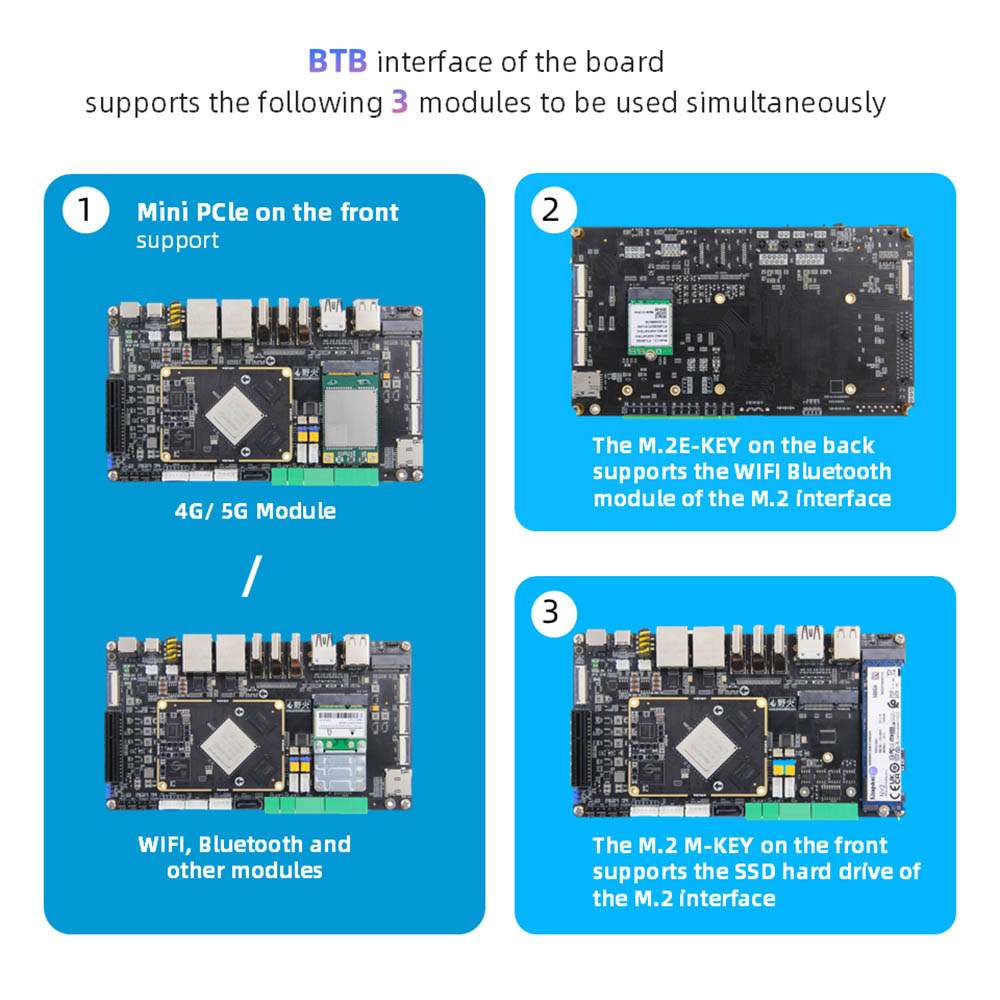

● PCLENTARE: Mini-PCLE interface * 1 ကိုအမြင့်သို့မဟုတ်ဝက်အမြင့် Wifi Network Card ဖြင့်အသုံးပြုနိုင်သည်။ 4G module သို့မဟုတ်အခြား mini-pcle interface module: pcle3.0x4 interface * 1
● M.2ENTART Interface - M.2Eekey Interface * 1 သည် M.2 E-key ကြိုးမဲ့ကွန်ယက်ကဒ် module ကိုထောက်ပံ့သည်။ M.2 M Key Interface * 1 သည် M.2 M-Key PCLE3.0 * 4lanes သတ်မှတ်ချက် 2280 hard disk ကိုထောက်ပံ့သည်
TF ကဒ်ကိုင်ဆောင်သူ - Micro SD (TF) ကဒ်ကိုင်ဆောင်သူ * 1, TF ကဒ် boot system, 512GB အထိထောက်ပံ့သည်
● SIM ကဒ်ကိုင်ဆောင်သူ - SIM ကဒ်ကိုင်ဆောင်သူ * 1, SIM Card function ကို 4G module နှင့်အသုံးပြုရန်လိုအပ်သည်
● SATA Interface: Standard SATA မျက်နှာပြင် * 1; SATA POWER Interface * 1, 12V output ကိုထောက်ပံ့သည်
●လုပ်နိုင်သည် - 2
● ADC: ADC ၏ဝယ်ယူမှု interface * 1
● Debug Serial Port:
● Debug Serial Port * 1 (UART2), ပုံမှန် Parameter 1500000-8-N-1; UART Serial Port * 2 (UART7 & UART9), Rs232 * 2 (UART4 & UART7),
●ရူပီး 485 * 2 (UART4 & UART7), RS232 / RS485 ရွေးချယ်ရေး Jumper Interface * 2
●အသံ - onboard onboard ဏ Mic မိုက်ခရိုဖုန်း * 1; SPKEE စပီကာ * 2 တွင် 3W Power Speaker headphone output + Microphone Input 2-in-1 interface * 1
●ခလုတ် - ON / OFF ခလုတ် * 1; Maskom ခလုတ် * 1; ပြန်လည်ထူထောင်ရေးခလုတ် * 1; ခလုတ်ကို reset *
● LED - ပါဝါညွှန်ကိန်း * 1; System Indicator * 1
●အနီအောက်ရောင်ခြည်လက်ခံသူ - အနီအောက်ရောင်ခြည်ထိန်းချုပ်မှု function ကိုထောက်ပံ့ပါ
● RTC: RTC Power Socket * 1
●ပန်ကာ interface - 5V သို့မဟုတ် 12V ပန်ကာအအေးကိုတပ်ဆင်ခြင်း
● AI Edge Computing - စမတ်လုံခြုံရေး, စမတ်သယ်ယူပို့ဆောင်ရေး, စမတ်မြို့, ဗွီဒီယိုခွဲခြမ်းစိတ်ဖြာခြင်း။
●စက်မှုမော်တော်ယာဉ်များ - PLC Control, Machine Vision ။
●စက်ရုပ် - AI-Powered ကိုယ်ပိုင်အုပ်ချုပ်ခွင့်ရလမ်းညွှန်။
●မော်တော်ယာဉ်အသုံးချပရိုဂရမ်များ - In-car ဖျော်ဖြေရေးစနစ်, In-Car Navigation System ။
●ဒစ်ဂျစ်တယ်ဆိုင်းဘုတ်: 8K Multi-screen ကြော်ငြာ။
●ဆေးဘက်ဆိုင်ရာပစ္စည်းများ - ဆေးဘက်ဆိုင်ရာအစွန်အဖျားများ, Ultrasound ပုံရိပ်စနစ်များ
● Datasheet PDF
●ဟာ့ဒ်ဝဲအသုံးပြုသူလက်စွဲ
● Linux / Android Documentation
●နည်းပညာပိုင်းဆိုင်ရာပံ့ပိုးမှုဆက်သွယ်ရန်
စိတ်ကြိုက်စိတ်ဝင်စားပါသလား ယခုအခမဲ့တိုင်ပင်ဆွေးနွေးရယူပါ။
